Тестовое задание к дифференцированному зачету по дисциплине «Инженерная графика» для обучающихся по профессии 15.02.19 Сварочное производство
Материалды алдын ала қарау:
Тестовое задание по дисциплине «Инженерная графика»
к дифференцированному зачету
профессии 22.02.06 Сварочное производство.
Вам предлагается 4 задания, каждое из которых, оцениваются соответствующими баллами. При выполнении практических и теоретических решений, постарайтесь набрать максимальное количество баллов – 100 (учитывается аккуратность, правильность решения, рекомендуемое время, затраченное на выполнение - 90 мин.)
Задание 1
При выполнении необходимо выбрать правильный ответ (20 баллов)
1. Кем были заложены основы изобразительной системы современного чертежа?
А) И.П. Кулибиным Б) Гаспаром Монжем В) Петром I Г) Леонардо да Винчи.
2. Какая линия применяется для изображения размерных и выносных линий?
А) штриховая Б) штрихпунктирная В) волнистая Г) сплошная тонкая
3. Размеры, установленные ГОСТом формата А3…
А) 145х210 мм Б) 297х210 мм В) 297х420 мм Г) 220х145 мм
4. Определите, какой из масштабов является масштабом уменьшения: А) 1:3 Б) 1:2 В) 5:1 Г) 2:1
5. Изображение, выполненное от руки, но с соблюдением глазомерного масштаба, - это:
A) чертеж Б) разрез В) сопряжение Г) эскиз Д) главный вид.
6. На главном виде указываются размеры:
A) длина, ширина Б) длина, высота В) ширина, высота Г) глубина, высота
7. Какой метод проецирования принят основным?
А) центральное проецирование Б) косоугольное проецирование
В) прямоугольное проецирование (ортогональное) Г) поперечное проецирование
8. Масштаб не соответствует ГОСТу: 1) 1:1 2) 1:3 3) 1:4
9. Контур местного разреза обводят…
А) волнистой линией Б) сплошной толстой В) штриховой линией Г) штрихпунктирной линией
10. Правильное обозначение разрезов на машиностроительных чертежах:
A) А-А Б) 1-1 В) «Разрез» Г) разрез А Д) все ответы верны.
11. Что показывается в разрезе?
A) Что изображено в секущей плоскости Б) Что расположено за секущей плоскостью
В) Что изображено в секущей плоскости и что расположено за ней Г) Что изображено перед секущей плоскостью
D) Что изображено внутри детали
12. Какой линией отделяют местный разрез от вида?
A) тонкой волнистой линией Б) сплошной основной толстой В) штриховой Г) штрихпунктирной с точкой.
13. Разрез, выполненный в отдельно ограниченном месте на одном из видов чертежа, называется:
A) горизонтальным Б) наклонным В) вертикальным Г) местным Д) дополнительным.
14. Какой плоскости проекции на чертеже соответствует главный вид?
A) горизонтальной Б) фронтальной В) профильной Г) вертикальной Д) наклонной
15. Сколько существует основных видов по ГОСТ 2.305-68?
A) 3 Б) 4 В) 5 Г) 6 Д) 7
16. Как называется изображение, обращенное к наблюдателю видимой частью предмета?
A) разрез Б) сечение В) вид Г) выносной элемент.
17. В каком случае правильно перечислены разъёмные и неразъёмные соединения?
А) Разъёмные: болтовое, шпилечное, винтовое, паяное, шпоночное. Неразъёмные: клеевое, сварное, шовное , заклёпочное.
Б) Разъёмные: болтовое, шпилечное, винтовое, шпоночное, шлицевое. Неразъёмные: клеевое, сварное, паяное, шовное , заклёпочное.
В) Разъёмные: болтовое, шпилечное, винтовое, шпоночное, шовное, сварное. Неразъёмные: клеевое, паяное, шлицевое, заклёпочное.
Г) Разъёмные: болтовое, шпилечное, винтовое, шпоночное, шовное. Неразъёмные: клеевое, паяное, шлицевое, заклёпочное.
Д) Разъёмные: болтовое, шпилечное. Неразъёмные: винтовое, шпоночное, шлицевое
18. Для чего служит спецификация к сборочным чертежам?
А) Спецификация определяет состав сборочной единицы; Б) В спецификации указываются габаритные размеры деталей; В) В спецификации указываются габариты сборочной единицы;
Г) Спецификация содержит информацию о взаимодействии деталей; Д) В спецификации указывается вес деталей.
19. Шаг резьбы - это расстояние:
А) Между соседними выступом и впадиной витка, измеренные вдоль оси детали;
Б) Между двумя смежными витками;
В) На которое перемещается ввинчиваема я деталь за один полный оборот в неподвижную деталь;
Г) От начала нарезания резьбы до её границы нарезания;
Д) От выступа резьбы до её впадины, измеренное перпендикулярно оси детали
20. Расшифруйте условное обозначение резьбы S20Х 0.75LH.
А) Резьба метрическая, номинальный диаметр 20мм, шаг 0,75мм, правая;
Б) Резьба упорная, номинальный диаметр 20мм, шаг 0,75, левая.
В) Резьба метрическая, номинальный диаметр 0,75мм, шаг 20мм, правая;
Г) Резьба трубная, номинальный диаметр 0,75мм, шаг 20мм, левая;
Задание 2
При выполнении задания, необходимо вставить пропущенные слова в текст определений(20баллов).
1. Чертеж детали – ___________ ___________, изображение ___________________ и другие данные, необходимые, для его _______________________ и _______________________.
2. Масштаб – это _____________линейных размеров _________ предмета _ его ______________размерам.
3. Габаритные размеры – это ___________________ размеры, определяющие наибольшую _____________, _________________ и ______________ изделия.
4.Шероховатость – это совокупность ________________ поверхности, ____________ с помощью __________ длины.
5. Вид – это изображение _____________ части предмета,______________ к наблюдателю.
6. Эскиз детали – это чертеж, выполненный _ ________без _______________ инструментов в глазомерном ______________ с соблюдением _______________ между размерами, по правилам _________________ проецирования.
7. Разрезы предназначены для _____________ ______________ строения _____________.
8. Дополнительные виды получаются на __________________ плоскостях ______________.
9. Изображение фигуры, полученное при мысленном рассечении предмета одной или несколькими плоскостями, называется - __________________.
10. Контур вынесенного сечения обводят - _______________ __________________ линией.
Задание 3
Напишите названия разрезов и сечений(24балла).
1___________, 2 ________, 3
__________, 4 __________, 5 ___________, 6 _
Задание№4

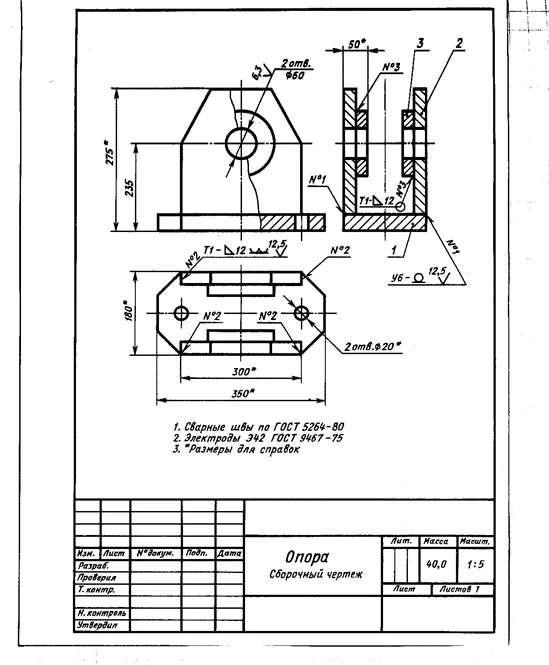

Прочитайте чертеж (34балла)
Эталоны ответов
Задание 1
1-Б; 2-Г; 3-В; 4-Б ;5-Г ; 6- Б; 7-В ; 8- Б;9-А;10-А;11-В; 12-А; 13-Г; 14-Б; 15-Г; 16-В; 17- Б; 18-А; 19-Б; 20-Б.
Задание 2
1-документ,содержащий предмета. изготовления и контроля. 2-отношение изображение к действительным. 3-максимальные длину, ширину, высоту, . 4-неровностей выделенная базовой. 5-видимой обращенной,. 6-от руки чертежных масштабе, пропорций прямоугольного. 8 дополнительных проекций. 9 сечением. 10 сплошной тонкой
Задание 3
1-местный разрез, 2-вынесенное сечение, 3-соединение вида и разреза(1/2), 4-сечение в разрыве, 5-вынесенное сечение, 6-гаризонтальный простой разрез.
